ÍNDICE

• Materiales para la instalación de un japonés
• Cómo instalar el mecanismo del panel japonés
• Instalación a techo
• Instalación a pared
• Colocar los paneles en el mecanismo ya instalado

Materiales para la instalación de un japonés

Si has comprado unos Paneles Japoneses con mecanismo incluido, lo que llegará en tu pedido será el mecanismo del panel japonés, con sus correspondientes portatelas y el mando, las levas para fijar el mecanismo, los contrapesos del panel, tornillos y tacos. Si has elegido instalación a pared, en tu pedido además llegarán más tornillos de punta plana, tuercas y escuadras. Y por último, tus paneles.

Si has comprado paneles japoneses sueltos significa que ya tienes un mecanismo propio e instalado, por lo que solo te llegarán los paños sueltos.

Cómo instalar el mecanismo del panel japonés

Lo primero, es tener en cuenta las medidas de nuestro panel japonés con los márgenes que hayamos dejado.

Si consultas nuestras guías de medida, en ellas te aconsejamos que el ancho del panel japonés sea del ancho de tu ventana más 30 cm, es decir, 15 cm a cada lado de margen. Si no tienes tanto espacio a los lados, puedes consultar nuestras aquí nuestras guías de medida para saber cómo medir tu panel japonés en cualquier caso. Si prefieres otra medida, simplemente ten en cuenta las medidas que hayas dejado de margen si son otras.

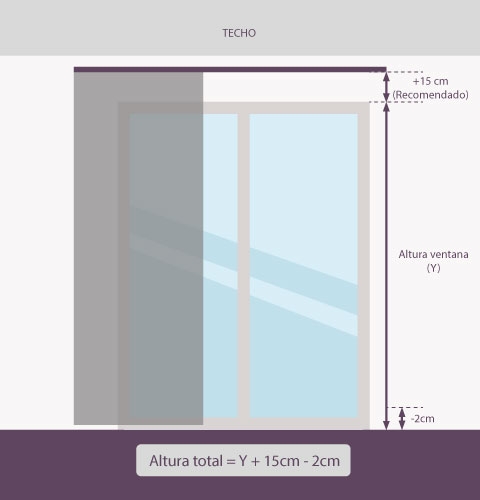

Si la instalación es a pared, el margen que aconsejamos que haya por arriba a partir del marco de la ventana es de 15cm, además de descontar 2cm por abajo para que el panel no nos arrastre.

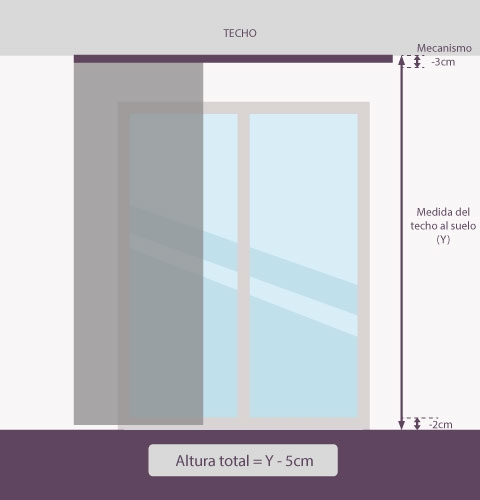

Si tenemos obstáculos como cajones de persiana, radiadores o tiradores de ventana tenemos que sortearlos o bien instalando escuadras con la suficiente separación o bien instalando nuestro mecanismo a techo. Si instalamos a techo la distancia mínima que debemos dejar desde cualquier obstáculo hasta el comienzo de la instalación de nuestro mecanismo es de 1,5cm.

Si tenemos un foso y queremos los soportes por detrás, esta distancia deberá ser mayor. Consulta las guías de medida para saber cuál es tu caso.

Instalación a techo

Vamos a empezar a marcar dónde irán instaladas las levas, que son los soportes para el mecanismo de nuestro panel japonés, y para ello, vamos a encajar una en nuestro mecanismo.

La parte superior de nuestro mecanismo, la que mira hacia arriba una vez instalado, según el número de vías tiene uno o más carriles. Tenemos que colocar nuestra leva en el carril que corresponda (lo reconoceremos porque tiene el tamaño perfecto para que encaje la leva) para encajarla tal y como vemos en la imagen.

La leva tiene que estar a un mínimo de 8cm de cada lateral del mecanismo hacia el interior para una mejor distribución del peso. La medida "x" dependerá del mecanismo de panel japonés que hayamos elegido, y tendremos que medirla para saber dónde instalar las levas.

Vamos a poner las marcas con lápiz en el techo: En la imagen vemos que hemos dejado un margen de 15cm de ancho desde el marco de la ventana, y 1,5cm de distancia desde la pared (o cualquier otro obstáculo) hasta donde instalaremos el mecanismo. Ahora que sabemos dónde va a quedar nuestro mecanismo vamos a poner las marcas de dónde instalaremos la leva, un mínimo de 8cm hacia el interior de ancho, y en profundidad será la medida que ya hayamos calculado, dependiendo de nuestro mecanismo.

Hacemos los agujeros y ponemos los tacos donde hayamos puesto la marca.

Atornillamos las levas al techo con la parte más lisa de la leva pegada al techo.

Y procedemos a colocar el mecanismo.

Como ya hemos visto en un paso anterior, para encajar las levas solo tenemos que girarlas y ya tenemos el mecanismo de nuestro panel japonés fijo.

Dependiendo de la medida de nuestro panel japonés, nos vendrán tres o cuatro levas. En el caso de que nos vengan tres levas, tendremos que instalar dos en los extremos con un margen de 8cm hacia el interior. La leva restante se instalará en el centro.

Si nos han llegado cuatro levas, dos de ellas se instalarán a los lados con un margen de 8cm hacia el interior del mecanismo. Dividimos el espacio que queda entre las dos levas en tres espacios, e instalamos cada una en donde se dividen esos espacios, para distributir mejor el peso.

Instalación a pared

Para hacer una instalación a pared utilizaremos unas escuadras. La medida de las escuadras depende de la distancia que queramos que nuestro panel japonés tenga desde la pared, o de si necesitamos sortear obstáculos y cuánto miden estos.

Vamos a poner las marcas de dónde instalaremos las escuadras: En la siguiente imagen hemos dejado un margen de ancho y de alto desde el marco de la ventana de 15 cm que es donde irá el mecanismo. Hacemos una marca de 8cm hacia el interior en el ancho, que es donde instalaremos la escuadra.

La parte de la escuadra que vamos a atornillar a la pared, es aquella que tiene un círculo y debajo un rectángulo redondeado más alargado. Colocamos el círculo en el centro de la marca que ya hemos hecho, y hacemos otra marca en la parte inferior del rectángulo redondeado.

Hacemos los agujeros en las marcas que hemos hecho, y colocamos los tacos.

Antes de atornillar la escuadra a la pared, vamos a instalarla la leva en ella. Puedes instalar la leva en el agujero que quieras, pero es más común instalarlo en el agujero más alejado de la pared para que quepa bien el mecanismo y consigas la distancia de la pared que buscabas.

Atornillamos la leva en la escuadra con el tornillo con la punta plana, y encajamos al otro lado la parte plana de la tuerca pegada a la escuadra y apretamos.

Una vez hayamos instalado la leva en la escuadra, atornillamos la escuadra a la pared en donde ya hemos puesto los tacos, esta vez con los tornillos de punta (o tirafondos).

Colocamos el mecanismo y giramos la leva para encajarlo y fijarlo.

Dependiendo de la medida de nuestro panel japonés nos vendrán tres o cuatro levas con sus respectivas escuadras. En el caso de que nos vengan tres levas y tres escuadras, tendremos que instalar dos en los extremos con un margen de 8cm hacia el interior. La leva y la escuadra restantes se instalarán en el centro.

Si nos han llegado cuatro levas con sus cuatro soportes, dos de ellas se instalarán a los lados con un margen de 8cm hacia el interior del mecanismo. Dividimos el espacio que queda entre las dos escuadras con sus levas instaladas en tres espacios, e instalamos cada una en donde se dividen esos espacios, para una mejor distribución del peso.

Colocar los paneles en el mecanismo ya instalado

Nuestros paneles vendrán enrollados, y aconsejamos instalarlos sin desenrollar por la comodidad. Los paneles tienen una cinta de velcro en la parte superior, que es la que se pega a las portatelas del mecanismo. Pegamos el velcro de cada panel en cada portatela.

Soltamos y desenrollamos nuestros paneles, y nos encontramos con una abertura que tienen en la parte inferior. Colocamos los contrapesos en estas aberturas para que nuestros paneles tengan peso y queden rectos.

Pegamos todos los paneles en sus respectivas portatelas y los contrapesos en la parte inferior de cada uno. Ya tenemos nuestro panel japonés instalado.
